Устройства регулирования WOLF для отопительного котла и для отопительного котла с вертикальным бойлером

Устройство регулирования Wolf R31 STAV

Согласно распоряжению о системах отопления при установленной мощности свыше 70 кВт требуется двухступенчатый режим работы.

Температуру котла можно устанавливать вручную; для двухступенчатых горелок, с подключением второй ступени горелки в зависимости от нагрузки.

Оснащение: выключатель, индикатор состояния неисправности горелки, индикатор температуры котла, регулятор температуры котла, устанавливаемой в диапазоне 38-78/90 °С, аварийный ограничитель температуры свозможностью переключения 120/110/100 °С, 2 счетчика часов работы, контрольная клавиша аварийного ограничителя температуры, переключатель режимов для летнего/ зимнего времени.

Подключение вертикального бойлера: электронное устройство регулирования бойлера со схемой приоритетного включения бойлера, подключение регулятора температуры бойлера (SP1).

Устройство регулирования Wolf R32 DigiCompact

Устройство для регулирования котлового контура в зависимости от погодных условий, с программой отопления и отсчета времени: управление для 2-ступенчатых и модулирующих горелок (3-точечное управление).

Оснащение: выключатель, защитный ограничитель температуры с возможностью переключения 120/110/100 °С, предохранитель М 6.ЗА, 3-канальный цифровой таймер, программа режима работы в выходные дни, схема переключения режимов для летнего/зимнего времени, переключатель программ, проверка отходящих газов, автоматический режим, режим отопления или экономии энергии втечение суток, летний режим, ручной режим, отключение отопления, подключение для дистанционного управления, защита от замерзания.

При открытой передней крышке: установка времени/дня недели, выбор одной из трех предварительно заданных (изменяемых) программ переключения времени, выбор температуры котлового контура, режим отопления или экономии энергии, крутизна характеристики котлового контура, автоматическое переключение режимов для летнего/зимнего времени. Индикация на дисплее значений температуры, неисправностей. Функции программирования и тестирования, предназначенные для специалиста по системам отопления.

Подключение вертикального бойлера: электронное устройство регулирования бойлера со схемой приоритетного включения бойлера, отдельная программа временного управления загрузкой бойлера; множественная защита, подключение циркуляционного насоса.

Устройство регулирования Wolf R33 / R33/4 DigiComfort

Устройство регулирования для котлового контура и двух смесительных контуров в зависимости от погодных условий, ссобственнымипрограммамиотопления и отсчета времени. Управление для 2-ступенчатых и модулирующих горелок (3-точечное управление).

Оснащение: выключатель, переключатель ручного/автоматического режима, индикатор неисправности горелки, индикатор температуры котла, регулятор температуры котла для ручного режима, защитный ограничитель температуры, с возможностью переключения 120/110/100 °С, защита от замерзания, предохранитель Т 6.3А, выбор температуры, многопозиционный переключатель программ, 4-канальный цифровой таймер с 3 предварительно заданными (изменяемыми) стандартными программами, автоматическое переключение режимов для летнего/зимнего времени, подключение функций оптимизации характеристик отопления и отопительного контура, счетчик часов работы и запуска горелок, индикатор функций, подключение трех насосов отопительного контура, подключение модуля радиочасов и цифрового дистанционного управления для каждого отопительного контура, коммуникационный интерфейс для диагностики и подключения ПК.
Возможность регулирования крутизны характеристики котлового и смесительного конту ров, снижениеотопительныххарактеристик, интервал между кривыми нагрева, ограничение минимальной и максимальной температур подводимой воды.

R33/4: как и для устройства регулирования R33 DigiComfort, дополнительно - управление 4 смесительными контурами, распределительный шкаф (вые. х шир. х глуб. = 600 х 380 х 210 мм), с переключателем состояния „выключено", „автоматический режим" и „аварийный режим" (вместо переключателя ручного/автоматического режима), 2 блока регулирования. подключение 5 насосов отопительного контура.

Подключение вертикального бойлера: электронное устройство регулирования бойлера со схемой приоритетного включения бойлера, отдельная программа временного управления загрузкой бойлера; множественная защита; подключение циркуляционного насоса.

Устройства регулирования Wolf нагнетательных насосов и дополнительного электронагрева

Устройство регулирования нагнетательного насоса (SE-1)

Только для регуляторов котла типа R11-STAV, R31-STAV.

Температуру воды в бойлере можно плавно регулировать до 60 °С.

Когда регулятор температуры бойлера находится в положении AUS (выключено):
обеспечивается защита от замерзания.

Подогрев воды в бойлере может осуществляться по выбору с помощью

нагнетательного насоса или устройства дополнительного электронагрева путем

переключения между этими режимами.

Температуру воды в бойлере можно плавно регулировать до 60 °С.

Когда регулятор температуры бойлера находится в положении 0:

обеспечивается защита от замерзания.

Применяя устройство дополнительного электронагрева, можно использовать удешевленный ночной режим энергоснабжения. Ночной подогрев можно включать на 1/3 или на 2/3 мощности. Дополнительный подогрев воды в бойлере в течение времени вне периода ночного режима энергоснабжения (при необходимости) можно производить на полной мощности, включив перекидной переключатель.

На устройстве предусмотрены контрольные лампочки для сигнализации режима работы нагнетательного насоса / дополнительного электронагрева.

Нагревательный элемент мощностью 4,5 или 6 кВт / 3 х 400 В переменного тока из инколоя с эффектом самоочистки и со встроенным защитным ограничителем температуры.

со встроенным защитным регулятором и ограничителем температуры. Температуру воды в бойлере можно плавно регулировать до 60 °С.

Обеспечивается защита от замерзания.

Нагревательный элемент - из инколоя с эффектом самоочистки.

Нагнетательный насос 3/4 дюйма
Нагнетательный насос 1 дюйм
Термометр

Анод, питающийся от постороннего источника, для устройств типа с SE1-150 по-500

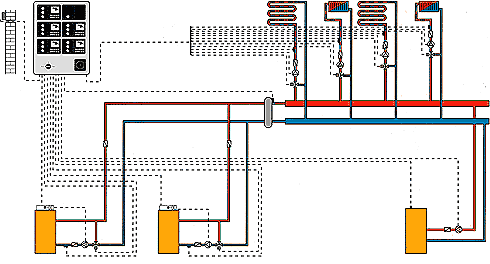

Устройство регулирования Wolf для двухкотельной установки и для двухкотельной установки с вертикальным бойлером

Устройство регулирования RK-2

Устройство регулирования RK-4

Четырехступенчатое регулирование, для двух отопительных котлов с двумя двухступенчатыми горелками каждый, с подключением ступеней горелок в зависимости от нагрузки, подключение и отключение ступеней мощности с регулируемой по времени задержкой, плавное повышение температуры воды, отводимой от отопительных котлов, с подключением трехходового смесителя для каждого котла и независимым управлением двумя смесительными контурами – при использовании устройства управления RK-2 и четырьмя смесительными контурами – при использовании устройства управления RK-4.

Электронное устройство регулирования бойлера, устанавливаемое на уровень температуры до 60 (70) °С в параллель-ном режиме. В течение промежутка времени, когда происходит снижением температуры, за грузка бойлера не производится. Защита от замерзания.

Оснащение:
Основная коммутационная панель для каждого отопительного котла, включающая в себя рабочий переключатель, индикатор состояния неисправности горелок, индикатор температуры котла, регулятор температуры котла, устанавливаемый на 38-78/90 °С, переключаемый аварийный ограничитель температуры, устанавливаемый на 120/110/100 °С, аварийный датчик температуры 95 °С, 2 счетчика часов работы, контрольную клавишу аварийного ограничителя температуры.

Распределительный шкаф (примерно 600 х 600 х 210), включающий в себя: главный блок устройства регулирования, субблок устройства регулирования и два блока регулирования смесителями – при использовании устройства управления RK-2 и – четыре блока регулирования смесителями при использовании устройства управления RK-4. 3 цифровых таймера – при использовании устройства управления RK-2 и 5 цифровых таймеро – при использовании устройства управления RK-4 для программирования каждого отопительного контура в отдельности. Аналоговый таймер для включения циркуляционного насоса.

Возможность настройки параметров для: выбора программ, снижения отопительных характеристик, выбора температуры, количества ступеней горелок, крутизны характеристик котлового и смесительного контуров, максимальной температуры котла, временной постоянной, диапазона пропорциональности, автоматического переключения на режим экономии энергии в зависимости от наружной температуры, включения/выключения отдельных отопительных контуров и смесительных устройств, регулируемых по отдельности, периодическое переключение обратной последовательности включения отопительных котлов, возможность подключения дистанционного управления ко всем отопительным контурам.

Указание:
Чтобы в системах отопления, работающих в низкотемпературном режиме, а также в системах отопления с большим объемом воды во время процесса нагрева температура отводимой воды не опускалась ниже 30 °С – при использовании мазутной топки и ниже 40 °С – при использовании газовой топки, требуется предусмотреть устройство повышения температуры отводимой воды.

При переключении регулятора температуры котла на 90 °С аварийный ограничитель температуры не допускается устанавливать на 100 °С!
